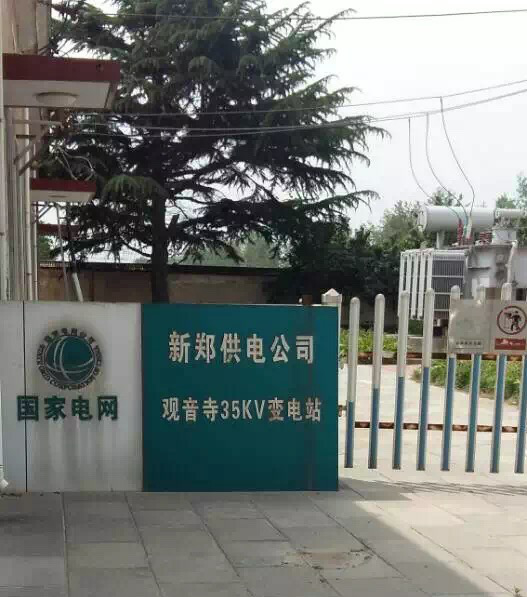

国家电网新郑供电公司观音寺35KV变电站二次防雷工程

我公司于2016年5月承建国网新郑供电公司观音寺35KV变电站二次防雷工程，工程周期5个工作日，经甲方相关部门验收全部合格，并正常使用。我公司所有工程技术、管理人员均持证上岗，专业服务，一线施工人员均经过公司技能培训以及工程项目的实战磨练，熟悉国家电网及其它行业相关规范规程，专业素质过硬，施工经验充足，工程进度和工程质量有保证。

一、设计说明

针对电力变电站二次设备多年的运行情况和在雷电季节性的安全隐患存在的问题、对防雷与防雷电电磁脉冲危害，按贵方要求，具体采取以下措施：

1. 重点解决二次站用交流电源保护

2. 重点解决二次系统通信电源保护

3. 重点解决自动化，测控保护，计量，遥视，PT端子端口保护

为使电力调度通信设备运行安全，有效的减少感应雷电与雷电电磁脉冲危害，使变电站设备保持全天候工作，对雷电灾害这种突发事件发生可监测，有预案和应急措施，防雷加固合理得当，减少由雷电引发的危害，保证人身生命和财产的安全。

经过我公司设计，安装防雷装置的通信设备运行将更安全，更可靠。

二. 设计依据

GB50057-2010(建筑物防雷设计规范)

GB50054-2011低压配电设计规范)

GB50343－2004（建筑物电子信息系统防雷技术）

IEC61024-1(建筑物防雷标准)

IEC61312-1(雷电电磁脉冲的防护)一部分通则

IEC61312-2(雷电电磁脉冲的防护)第二部分建筑物的屏蔽、内部等电位连接及接地

IEC61312-3(雷电电磁脉冲的防护)第三部分 浪涌保护器的要求

GA173－2002（计算机信息系统防雷保护器）

GB2887-891(计算机站场地技术条件)

GB/T 50065-2011（交流电气装置的接地）

三.电源系统SPD的选型技术要求

变电站二次系统用SPD的安全性能必须符合站内设备运行的特定环境要求，电气性能必须符合站内各系统设备要求，不能影响原有系统的正常可靠运行。

四、变电站二次设备防雷措施

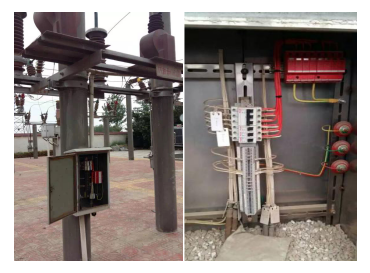

1.站用变交流柜

变电站内用交流电采取站用变供电方式，三相电源进线没采取过电流，过电压保护。站用变属于站内供电系统输入端，应作为一级防护，需在电源进线端并联安装开关限压型三相电源电涌保护器（FX－B100/380）,同时加装雷电计数器，方便查看雷击次数。为了保证设备运行安全和电涌保护器的维护，在电涌保护器前串联一个63A的空气开关，在下级母线排并联安装开关限压型三相电源电涌保护器（FX-B60）作为第二级防护。同样在电涌保护器前串联一个63A的空气开关。

电涌保护器安装后的效果，能有效地将电源线路上的过电压泻放至大地，保护屏内及后续设备。

电涌保护器安装的位置，加导轨安装在交流进线柜内的空处，ABCN相线连接采用10mm²多股软铜线，接地线采用16 mm²多股软铜线.

河南避雷针

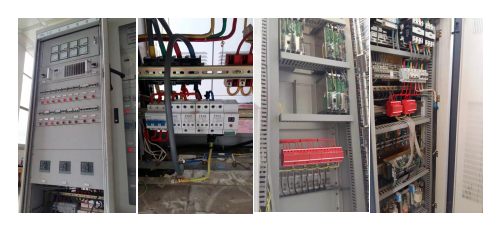

2.直流屏电柜

在站用变380V电源系统经分配到整流馈电柜内，为防止该电源线路感应雷电流损坏设备，需在充电馈电柜内电池直流220V输出端加装开关限压型电源电涌保护器防雷保护（FX-B100/220）,作为电源防护，为了保证设备运行安全和电涌保护器的维护，有电涌保护器的相线前串联一个32A的空气开关。电涌保护器安装后，能有郊的将电源线路上的过电压泻放至大地，保护直流屏内的后续设备。

电涌保护器安装的位置，加导轨安装在交流进线柜内的空处，正负极连接采用10mm²多股软铜线，接地线采用16 mm²多股软铜线.

河南避雷针

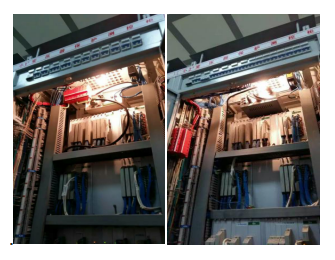

3.各个保护柜，测控柜

在主变保护测控柜，35KV线路保护测控柜，公用柜内的各个保护电压旁路电源进线处并联安装第三级限压型电源电涌保护器（FX－C40/380）作为电源C级防护，。电涌保护器安装的效果，能有郊的将电源线路上的过电压泻放至大地，保护直流屏内的后续设备。

电涌保护器安装的位置，加导轨安装在交流进线柜内的空处，ABC相线连接采用6 mm²多股软铜线，接地线采用10 mm²多股软铜线。

河南避雷针

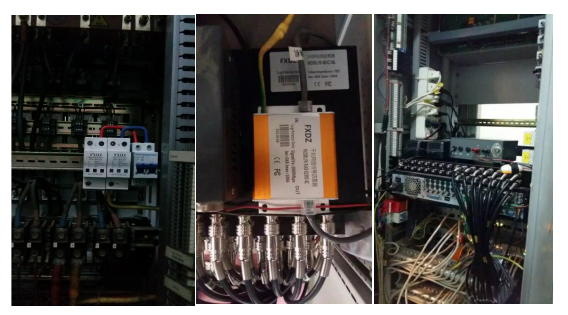

4.载波远动柜及通信屏柜

主控室通信屏内的视频监控系统都是比较敏感的电子信息设备雷电浪涌极易通过光缆或内部线路感应出路过电压传到上述设备上，为防止该线路感应雷电流损坏上述设备，需要做出电源和信号两方面的雷电防护，在屏内所有220V交流电源输入处安装第三级电源电涌保护器（FX-20/220）作为电源防护。同时需要在通信屏网络进线处安装网络信号防雷器（FX－RJ45）以及在监控视频系统的硬盘录像机输入端串联安装视频号浪涌保护器（FX－BNC/16来保护硬盘录像机。

电涌保护器安装后，能有郊的将电源线路上的过电压泻放至大地，保护通信屏内的终端设备。

电源电涌保护器安装的位置，加导轨安装在柜内的空处，LN相线连接采用6mm²多股软铜线，接地线采用6 mm²多股软铜线.

信号电涌保护器SPD应连接在被保护设备的信号端口上，信号电涌保护器SPD输出端与被保护设备的输入端口相连，信号电涌保护器SPD宜安装在屏柜内，固定在设备机架上或者附近支撑物上。信号电涌保护器SPD接地端宜采用横截面积不小于2.5mm²的铜线与屏柜内局部等电位接地端子板连接，接地线应平直。
